Arduino

Hardware

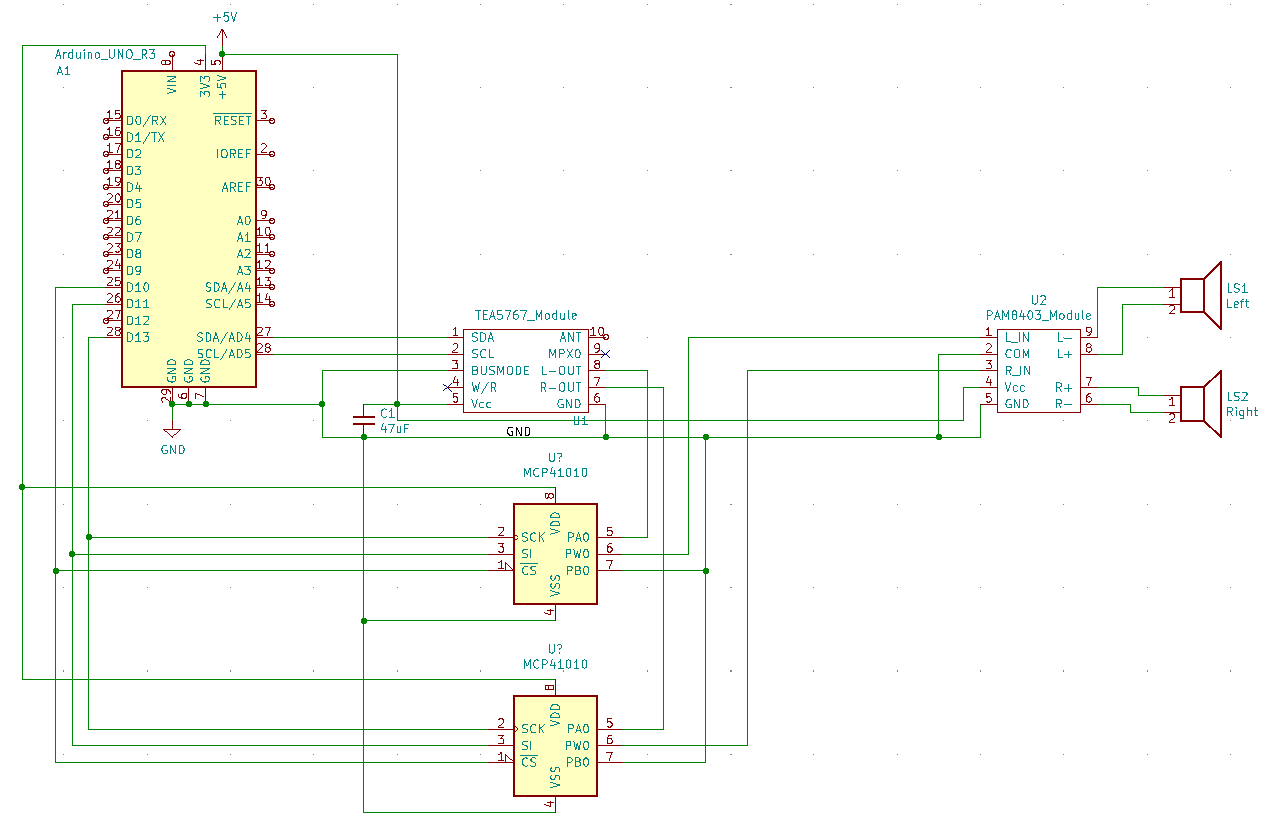

Es muy probable que si has llegado aquí, es porque tengas un TEA5767 controlado mediante un Arduino. Seguramente tengas realizado el montaje mediante botones, pantalla LCD, etc. Por tanto, tu parte hardware no necesitarás modificarla. Lo único que te hará falta es conectar tu Arduino al PC mediante el puerto USB. Pero si no es tu caso, aquí te propongo un montaje hardware.

Yo he utilizado unos potenciómetros digitales para poder controlar todos los aspectos de la radio desde la GUI, pero puedes sustituirlos por unos analógicos. Estoy pensando en usar un LDR junto con un LED para poder controlarlo también digitalmente, pero aún no he realizado el montaje…

Software

La programación de Arduino se realiza mediante los ficheros que encontrarás en https://github.com/hykrion/arduino-tcl-tk/tree/main/radio-fm/master/arduino

Básicamente hay que utilizar la librería que desarrollé en el libro, tea5767, y subir el ‘radio.ino’ a Arduino.
